當了解波形在噴墨應用中的重要性后（你是否真的懂噴墨的波形？），那么什么才是波形呢？以下是一些波形的基礎知識。

為了讓你更好的明白波形存在的目的，我們需要看一下打印頭的噴嘴腔的內部（以頂噴式打印頭為例）。

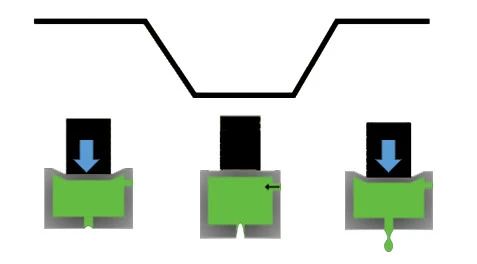

上圖顯示了稱為噴嘴內腔的墨滴填充和噴射的過程，以及與之相應的波形。每當對PZT（壓電陶瓷材料）施加電壓時，其變形就會變形，從而改變墨水腔的容積并導致墨水在其中移動并最終噴射。將此變化的電壓施加到PZT的方法是波形。

只有當PZT通電時，其才會變形。也就是說，在打印頭通電前，PZT是不會變形的。一旦通電，打印頭將保持特定的電壓，由此導致PZT伸展并保持（圖1左）。當電壓降低，PZT即縮回，縮回的同時，噴嘴腔空間變大，將墨水吸入其中（圖1中）。當電壓返回到原始狀態，噴嘴腔內部空間被擠壓，多余的墨水被派出（圖1右）。這便是一次墨滴的噴射，對一個打印頭來講，每秒鐘將重復數千次該運動。

值得注意的是，PZT即可以由正向脈沖驅動，也可以被負向脈沖驅動，這具體和打印頭本身的制造設計有關。

而無論是哪種驅動方式，波形中最重要的部分都是2個傾斜的部分和1個保持的時間。即電壓在返回起始位置之前保持在該電平（高電平或低電平）的時間。當腔室的體積恢復到穩定狀態時，此脈沖時間確定噴嘴處發生的情況，這是確定波形時的第一步。
