高端電子產(chǎn)品的生產(chǎn)過程中，激光加工在產(chǎn)品的體積優(yōu)化以及品質(zhì)提升方面起到了重大的作用，使產(chǎn)品更輕巧纖薄，穩(wěn)固性更好。

目前，激光精密焊接主要應用于電子產(chǎn)品的殼體、屏蔽罩、USB接頭、導電貼片等，具有熱變形小、作用區(qū)域和位置精確可控、焊接品質(zhì)高、能實現(xiàn)異種材料焊接、易于實現(xiàn)自動化等優(yōu)勢。但焊接不同材料時，需要采用的不同的焊接方式。

創(chuàng)鑫激光焊接工程師根據(jù)多次的實驗結果，總結出了在消費電子的生產(chǎn)制造過程中，高反材料、金屬薄板、異種材料等不同材料應使用何種方式進行激光精密點焊，方能得出最好的焊接效果。

高反材料的激光精密點焊方式

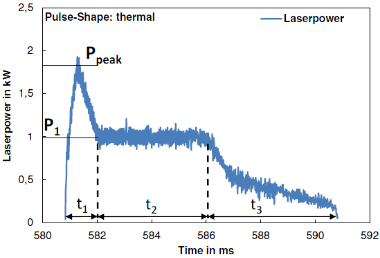

焊接鋁、銅等高反材料時，不同的焊接波形對焊接質(zhì)量影響很大。利用帶有前置尖峰的激光波形，可突破高反射率屏障，瞬間的高峰值功率可以迅速改變金屬表面狀態(tài)，使其溫度上升至熔點，從而降低金屬表面的反射率，提高能量的利用率。另外，由于銅鋁等材料導熱速度快，故利用緩降波形，可以優(yōu)化焊點外觀。

另一方面，金、銀、銅、鋼等材料對激光吸收率隨波長增大而減小，對于銅而言，當激光波長為532nm時，銅的吸收率接近40％。此外，通過分別采用紅外激光器和綠光激光器對紫銅進行脈沖點焊，可以發(fā)現(xiàn)紅外激光器焊后焊點大小不一致（圖1），而綠光激光器焊點大小更均勻，深度一致，表面光滑（圖2）。因此采用綠光激光器焊接效果更穩(wěn)定，所需峰值功率會比紅外激光器低一半以上。

金屬薄板材料的激光精密點焊方式

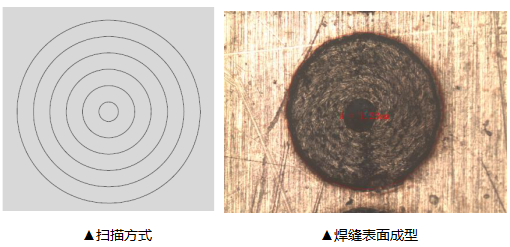

傳統(tǒng)脈沖激光器在焊接金屬薄板材料時，材料易被擊穿且焊點較大；而高反材料因其自身的不穩(wěn)定性以及在固態(tài)時對激光的吸收率低，焊接時常出現(xiàn)爆點、虛焊等現(xiàn)象。為了解決薄板及高反金屬焊接難點，通過對光纖激光器QCW／CW模式分別進行模擬量和數(shù)字調(diào)制，觸發(fā)一次可以實現(xiàn)N個脈沖輸出，以較小的功率實現(xiàn)單點多脈沖焊接。

異種材料的激光精密點焊方式

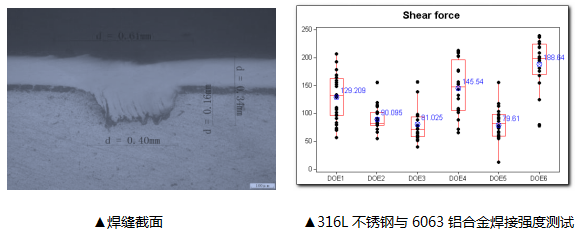

激光焊接薄板異種材料時，極易出現(xiàn)虛焊、裂紋、連接強度低等問題，這是由于兩者的物理性能差異大，互溶度低，且極易生成脆性化合物，這些化合物使焊接頭的力學性能大大降低。選用高光束質(zhì)量的納秒級激光通過高速掃描方式，精準的控制熱輸入抑制金屬間化合物的形成，實現(xiàn)異種金屬薄板搭接，改善焊縫成形及力學性能。

創(chuàng)鑫激光的準連續(xù)光纖激光器、MOPA 脈寬可調(diào)脈沖光纖激光器因具有高光束質(zhì)量、高峰值功率、可調(diào)可控制等優(yōu)點，成為激光精密點焊的理想光源。

所用激光器

該產(chǎn)品具有多樣兼容性與控制模式，可切換脈沖及連續(xù)模式，并同時處理以往兩個不同激光器的加工任務，脈寬波形靈活可調(diào)，風冷散熱，電光轉(zhuǎn)換率30％ 以上，是長脈寬，高峰值功率應用的又一選擇。

脈寬可調(diào)脈沖光纖激光器采用MOPA 構造兩級放大，脈寬和頻率獨立可調(diào)，使得更多激光應用成為可能。脈寬在60～350ns 靈活可調(diào)，峰值功率高達10kW，重復頻率高達1000kHz，配備自主研發(fā)在線隔離器，是激光精細加工的理想激光源。
